美國FUTEK LCA305微型圓柱式力傳感器
大量程，精度高，壓向
價 格
備 注
價格包含13%增值稅，若想獲取更多優惠，請聯系我司
LCA305，44480 N，微型圓柱式測力傳感器，大量程，17-4ph s.s 不銹鋼，#29 AWG 4芯 Teflon編織屏蔽電纜 3.0米
- 資料下載
- 規格書
- lca305.pdf
- 3D模型
- lca305.stp
- 偏載和頻率計算
- lca300 Extraneous Load Factor.pdf
同類產品：

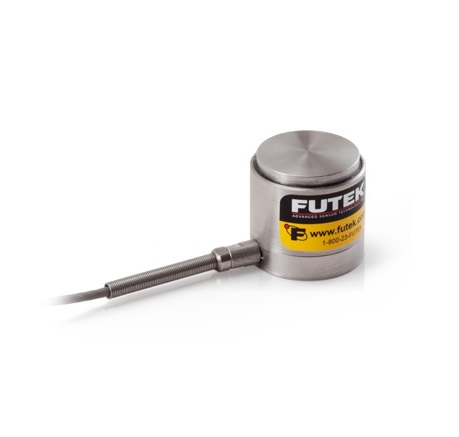

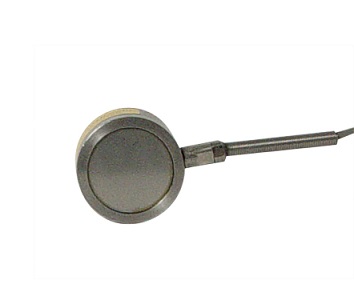

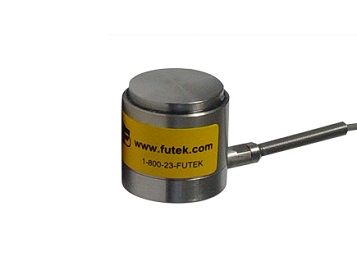

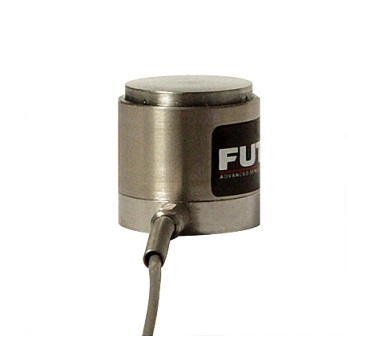

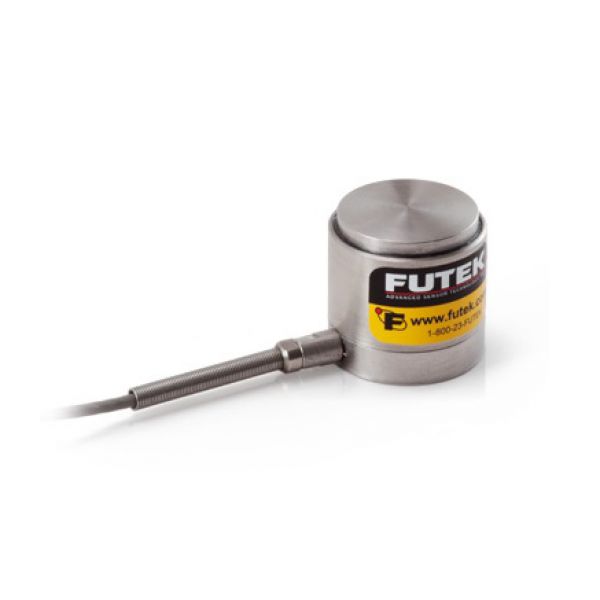

LCA305傳感器是一款微型圓柱式測力傳感器，它是為壓向受力應用而設計的，設計緊湊，尺寸小。LCA305微型圓柱式測力傳感器擁有超強的結構，量程44K N，材質為17-4不銹鋼， 3.0米長度的#29 AWG 4芯 Teflon編織屏蔽電纜。該產品直徑僅為31.8mm，適合在尺寸受限的安裝空間，傳感器表面有突起的弧度，降低了載荷偏心的可能性。LCA305微型圓柱式測力傳感器主要用于測試壓力載荷。與其他測力傳感器一樣，LCA305傳感器在美國生產并采用金屬箔應變計技術，并且提供一個應變保護防止電纜受拉損壞。
產品特征：
- 低形變
- 可承受高附加載荷
- 17-4不銹鋼結構
- 壓向
- 金屬箔應變計技術
規格參數：
| 性能 | |
| 量程 | 44480 N |
| 線性度 | 1% F.S |
| 遲滯性 | 1% F.S |
| 重復性 | 0.5% F.S |
| 電氣特性 | |
| 靈敏度 | 2 mV/V |
| 激勵電壓 | 18 V Max |
| 橋路阻值 | 350 Ohm nom |
| 絕緣電阻 | ≥500 MOhm @ 50 VDC |
| 電纜 | #29 AWG 4芯編織屏蔽聚四氟乙烯電纜，長度3米 |
| 機械特性 | |
| 受力方向 | 壓向 |
| 重量 | 73 g |
| 過載保護 | 150% F.S. |
| 材質 | 不銹鋼 |
| 保護等級 | IP64 |
| 環境特性 | |
| 操作溫度 | -50 to 93°C |
| 補償溫度 | 15 to 72°C |
| 零點溫漂 | 0.018% of RO/°C |
| 溫度漂移 | 0.036% of Load/°C |
| 標定 | |
| 標定電壓 | 10 VDC |
| 標定（標準） | 5點壓向 |
| 標定（選購） | 10點拉壓 |
| 分流校準阻值 | 60.4 kOhm |
