美國CTC AC184-1A/2C/3C/6C通用型加速度振動傳感器
M8系留螺釘，方便安裝，頻響0.5-10000Hz
價 格
備 注
價格包含13%增值稅，若想獲取更多優惠，請聯系我司
CTC AC184-1A/2C/3C/6C系列振動傳感器，通用型，100 mV/g靈敏度，量程±50 g，頻響0.5-10000Hz，316L不銹鋼外殼材質，側端出線，2針MIL-C-5015連接器
- 資料下載
- 規格書
- AC184.pdf
- 使用手冊
- User Manual.pdf
- 3D模型
- AC184_3D.zip
CTC公司的AC184系列工業振動加速度傳感器，可用于對各種旋轉設備或往復運動設備進行振動測量，例如風機、風扇、水泵、電機、汽輪機、壓縮機等的主軸軸承、齒輪箱進行在線狀態監測，對設備的運行狀態進行監控，可有效減少故障的發生。
AC184振動傳感器，為壓電式IEPE型振動傳感器，外殼材質為316不銹鋼，采用激光焊接密封，防護等級高達IP68，防水、防油、防塵設計，可于各種惡劣工業現場環境下長期穩定地工作。AC102振動傳感器量程為50g，靈敏度為100mV/g，頻率響應(±3dB)0.5-10000Hz。
產品特征：
- 側端出線
- 壓電式IEPE型
- 氣密封裝
- IP68防護等級
- 頻響0.5-10000Hz
規格參數：
| 性能 | |
| 類型 | IEPE/ICP |
| 靈敏度(±10%) | 100 mV/g |
| 頻率響應（±3dB） | 0.5-10000 Hz |
| 頻率響應（±10%） | 2.0-5000 Hz |
| 量程 | ±50 g |
| 電氣特性 | |
| 建立時間 | <2.5 seconds |
| 電壓電源（IEPE） | 18-30 VDC |
| 恒流源 | 2-10 mA |
| 頻譜噪聲 @ 10 Hz | 14 μg/√Hz |
| 頻譜噪聲 @ 100 Hz | 2.3 μg/√Hz |
| 頻譜噪聲 @ 1000 Hz | 2 μg/√Hz |
| 輸出阻抗 | < 100 ohm |
| 偏置電壓 | 10-14 VDC |
| 殼體絕緣電阻 | > 10^8 ohm |
| 機械特性 | |
| 敏感元件 | PZT壓電陶瓷 |
| 敏感元件結構 | 剪切型 |
| 重量 | 170克 |
| 外殼材質 | 316L 不銹鋼 |
| 安裝孔 | M8 |
| 接頭（非集成電纜版本） | 2針MIL-C-5015 |
| 諧振頻率 | 20000 Hz |
| 安裝擰緊扭矩 | 2.7 to 6.8 Nm |
| 安裝螺釘 | M8系留螺栓 |
| 校準證書 | CA10 |
| 環境特性 | |
| 使用溫度 | -50 to 121°C |
| 沖擊保護 | 5,000 g, peak |
| 電磁干擾 | CE |
| 防護等級 | IP68 |
| 最大防水深度 | 60 m (集成電纜版本) |
| 產品型號 | |||||||
| 圖片 | 訂貨編號 | 版本 | 描述 | 價格 | 數量 | 規格書 | 加入購物車 |
|---|---|---|---|---|---|---|---|
|

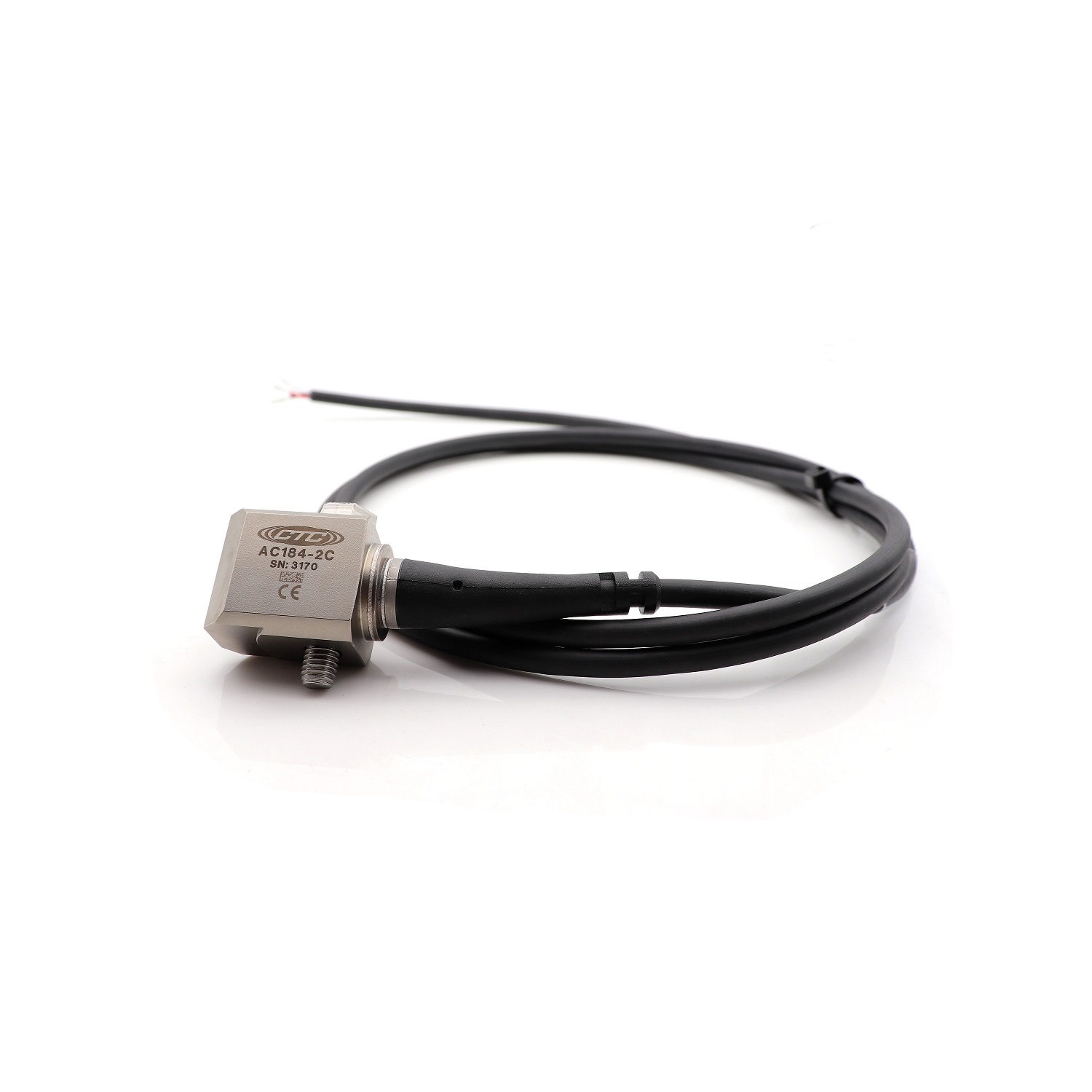

AC184-2C | AC184-2C集成電纜 | AC184-2C，通用型振動傳感器，100 mV/g，側端出線，M8系留螺栓，集成電纜 | 登錄可見 | |||
|
AC184-3C | AC184-3C鎧裝電纜 | AC184-3C，通用型振動傳感器，100 mV/g，側端出線，M8系留螺栓，鎧裝電纜 | 登錄可見 | |||
|
AC184-6C | AC184-6C超耐用鎧裝電纜 | AC184-6C，通用型振動傳感器，100 mV/g，側端出線，M8系留螺栓，不銹鋼鎧裝電纜，黃色Teflon?，4.8mm外徑 | 登錄可見 | |||
|

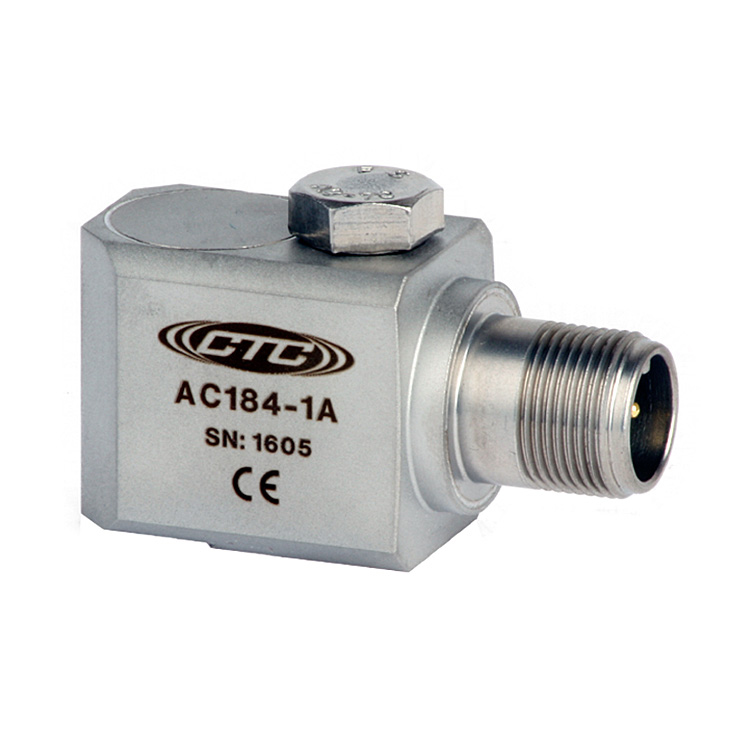

AC184-1A | AC184-1A不帶電纜 | AC184-1A，通用型振動傳感器，100 mV/g，側端出線，M8系留螺栓 | 登錄可見 | |||
