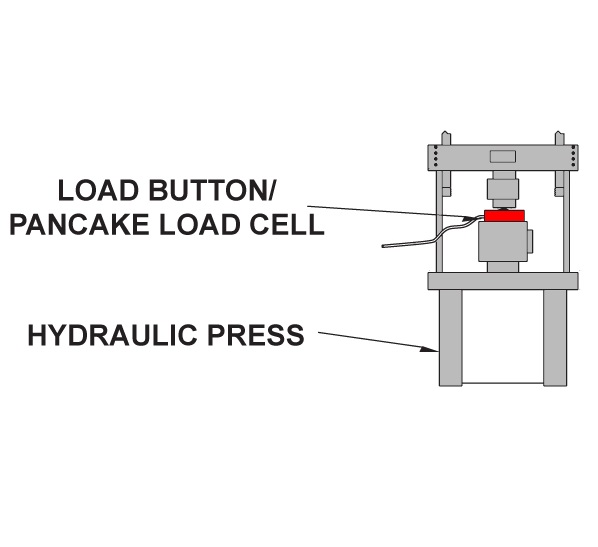

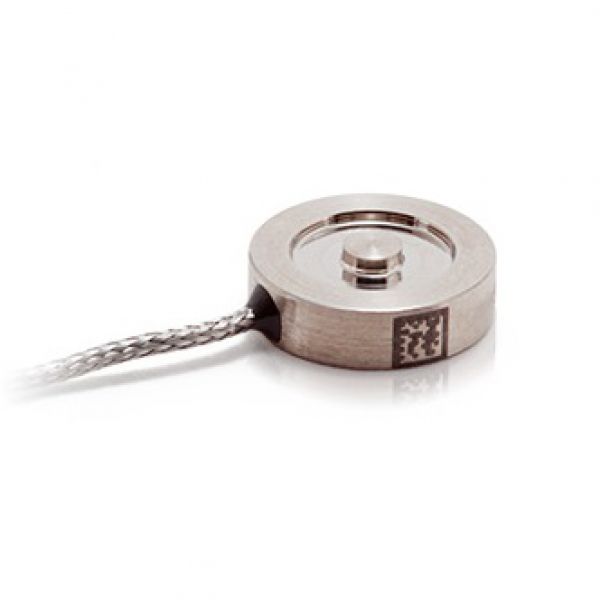

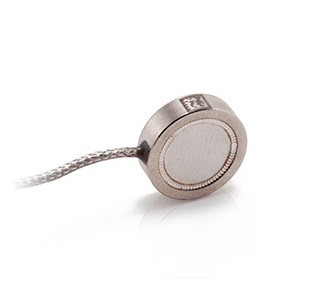

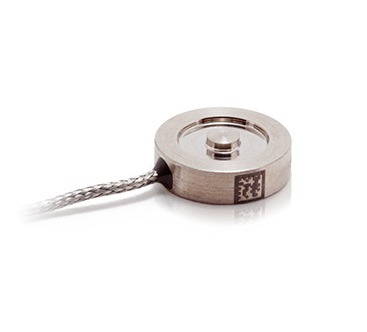

LLB250是一款超微型的按鈕式測力傳感器，它設計用于壓力機或軸向壓力測試的應用場合。標準的LLB250測力傳感器的材質為17-4不銹鋼，產品堅固耐用，它的外徑為12.7mm。電纜為3米長的29 AWG 4芯特氟龍屏蔽電纜。你也可以根據你的要求選擇相應的傳感器信號輸出接口。
傳統認為，精度高不是微型按鈕式測力傳感器的特點，但FUTEK的工程師們不斷地進行改進，以圖改變?nèi)藗儗Π粹o式傳感器的觀念。FUTEK的按鈕式測力傳感器已經具有很高的測量精度和很低的形變量，它的非線性度為±0.5%，形變量為0.05mm。這款標準的LLB250測力傳感器可以根據您的要求進行定制，我們的庫存覆蓋大部分的量程范圍，可以在24小時內發貨。與其他測力傳感器一樣，LLB250在美國生產并采用金屬箔應變計技術。
產品特征：
- 動態頻響高
- 低形變
- 出色的重復性精度
- 17-4 PH 不銹鋼結構
- 全密封封裝
- 符合RoHS 2011/65/EU檢測
規格參數：
| 性能 | |
| 量程 | 445，1112 N |
| 線性度 | 0.5% F.S |
| 遲滯性 | 0.5% F.S |
| 重復性 | 0.1% F.S |
| 電氣特性 | |
| 靈敏度 | 2 mV/V |
| 激勵電壓 | 7 V Max |
| 橋路阻值 | 350 Ohm nom |
| 絕緣電阻 | ≥500 MOhm @ 50 VDC |
| 電纜 | #34 AWG 4芯編織屏蔽電纜，長度1.5米 |
| 機械特性 | |
| 受力方向 | 壓向 |
| 重量 | 9 g |
| 過載保護 | 150% F.S. |
| 形變量 | 0.013 mm |
| 材質 | 不銹鋼 |
| 保護等級 | IP64 |
| 環境特性 | |
| 操作溫度 | -50 to 93°C |
| 補償溫度 | 15 to 72°C |
| 零點溫漂 | 0.018% of RO/°C |
| 溫度漂移 | 0.036% of Load/°C |
| 標定 | |
| 標定電壓 | 5 VDC |
| 標定（標準） | 5點壓向 |
| 分流校準阻值 | 60.4 kOhm |
