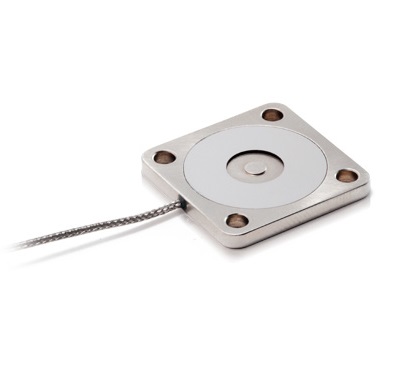

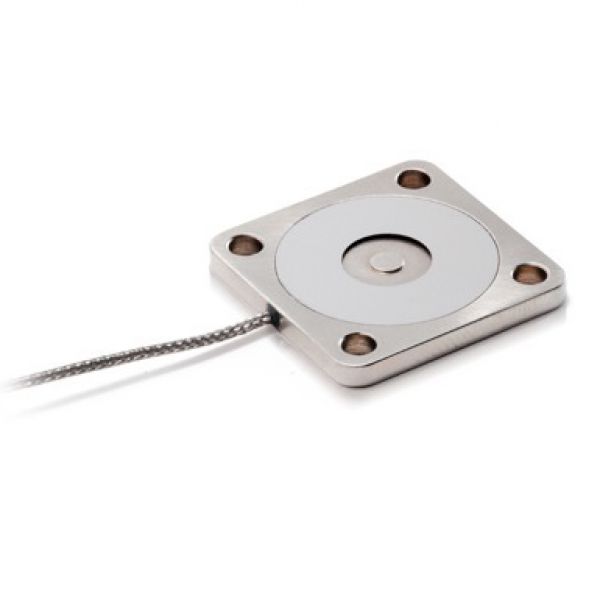

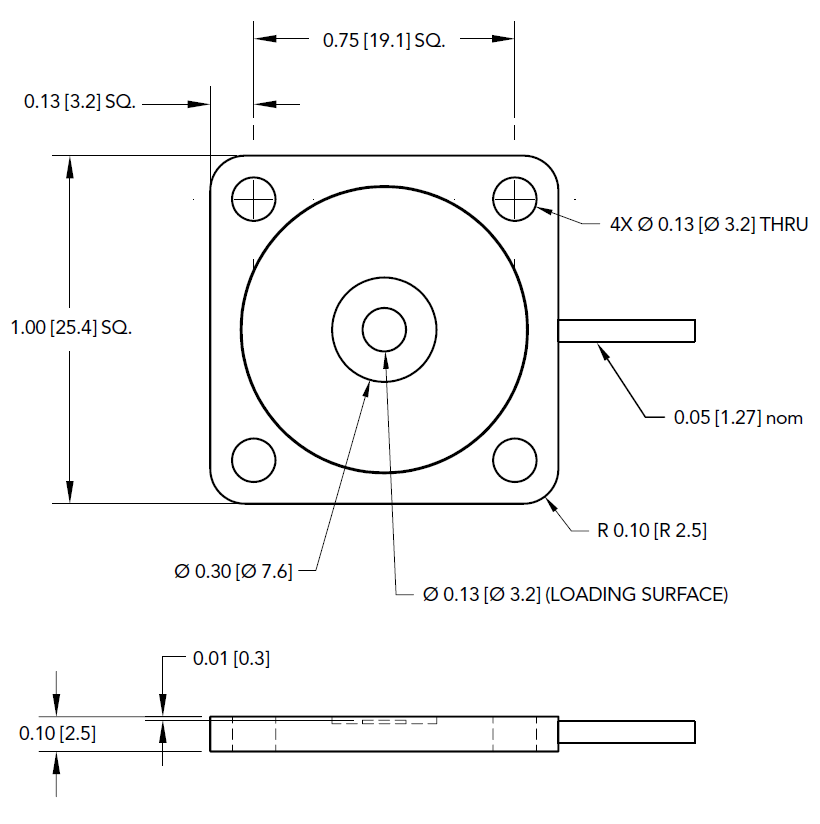

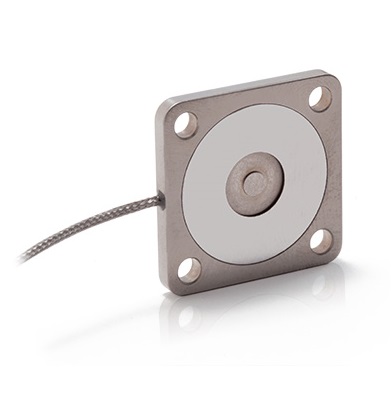

LLB390是一款超薄型的按鈕式測力傳感器，它設計用于壓力機或軸向壓力測試的應用場合。標準的LLB390測力傳感器的材質為300不銹鋼，產品堅固耐用，長寬尺寸為25.4mm，厚度為6.35mm。電纜為3米長的#34 AWG 4芯聚酯纖維屏蔽電纜。
該款傳感器的非線性度為±1%，形變量為0.05mm。標準型號的LLB390測力傳感器可以根據您的要求進行定制，我們的庫存覆蓋大部分的量程范圍，可以在24小時內發貨。與其他測力傳感器一樣，LLB390在美國生產并采用金屬箔應變計技術。
產品特征：
- 護偏載
- 300 不銹鋼結構
- 壓向測力
- 金屬箔式應變技術
規格參數：
| 性能 | |
| 量程 | 4.5 N |
| 線性度 | 1% F.S |
| 遲滯性 | 1% F.S |
| 重復性 | 0.1% F.S |
| 電氣特性 | |
| 靈敏度 | 1.5 mV/V |
| 激勵電壓 | 15 V Max |
| 橋路阻值 | 1000 Ohm nom |
| 絕緣電阻 | ≥500 MOhm @ 50 VDC |
| 電纜 | #34 AWG 4芯編織屏蔽電纜，長度3米 |
| 機械特性 | |
| 受力方向 | 壓向 |
| 重量 | 28 g |
| 過載保護 | 150% F.S. |
| 形變量 | 0.035 mm |
| 材質 | 不銹鋼 |
| 保護等級 | IP64 |
| 環境特性 | |
| 操作溫度 | -50 to 93°C |
| 補償溫度 | 15 to 72°C |
| 零點溫漂 | 0.036% of RO/°C |
| 溫度漂移 | 0.036% of Load/°C |
| 標定 | |
| 標定電壓 | 10 VDC |
| 標定（標準） | 5點壓向 |
| 分流校準阻值 | 200 kOhm |
