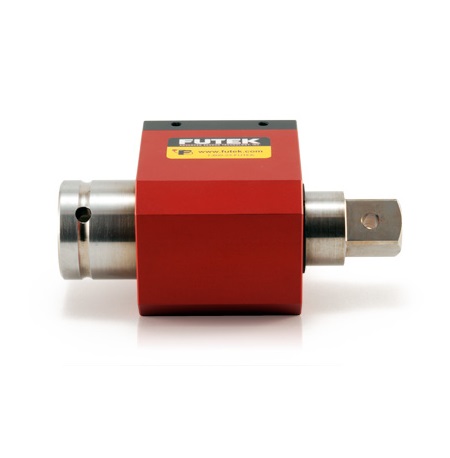

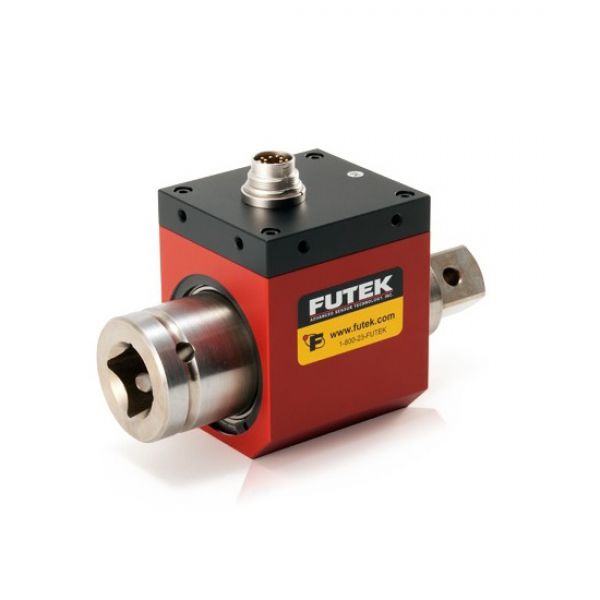

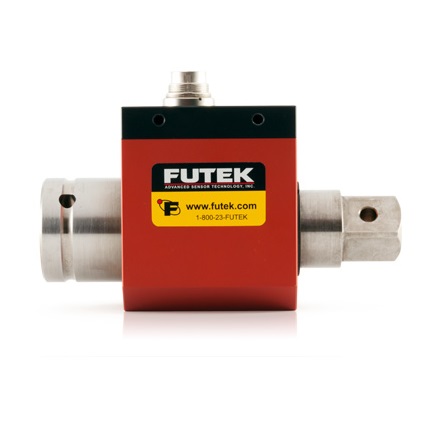

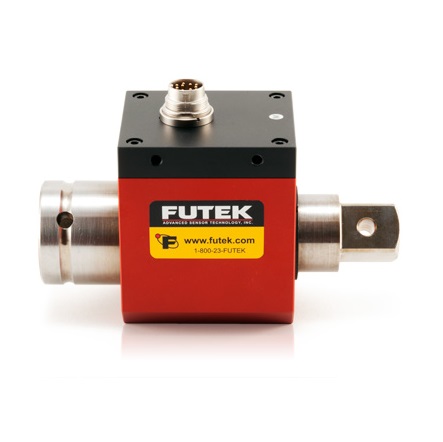

美國FUTEK TRD605非接觸式扭矩傳感器（四方驅動頭）
四方驅動頭型，非接觸式使用壽命長，量程寬廣
價 格
備 注
價格包含13%增值稅，若想獲取更多優惠，請聯系我司
TRD605，12至1000 Nm量程可選，方頭型動態扭矩傳感器，帶編碼器輸出，四方驅動頭大小1/4"- 1"，12針Binder插座，09-0331-90-12
- 資料下載
- 規格書
- trd605.pdf
- 使用手冊
- RotaryTorqueOperatingManual.pdf
- 3D模型
- trd605_3d.zip
同類產品：
美國FUTEK TRD605傳感器是一款非接觸式的旋轉動態扭矩傳感器，帶編碼器輸出，量程從12至1000Nm之間可選，剛度為1200 Nm/rad 至127000 Nm/rad。TRD605為金屬箔式應變?cè)?，非接觸式設計，轉速可高達7000 RPM。
TRD605扭矩傳感器內置編碼器輸出，可測量轉速和角度位置。全橋應變?cè)O(shè)計，內置放大電路芯片可使得它直接輸出±5 VDC的電壓信號。TRD605的應用場合可用于氣動工具的扭力檢測，汽車、航天航空的發動機功率檢測和自動化檢測裝置上。
產品特征：
- 應變計測量技術
- 帶角度和速度信號輸出
- 設計緊湊
- 可測轉速高達7000轉/分鐘
規格參數：
| 性能 | |
| 量程 | 12，18，50，63，100，150，160，250，300，500，1000 Nm |
| 線性度 | 0.2% F.S |
| 遲滯性 | 0.1% F.S |
| 重復性 | 0.2% F.S |
| 最大轉速 | 7000 RPM Max |
| 電氣特性 | |
| 額定輸出 | ±5 VDC |
| 激勵電壓 | 11 to 26 VDC, 1 Watt |
| 接頭 | 12針Binder系列 #581 (09-0331-90-12) |
| 機械特性 | |
| 形式 | 非接觸式 |
| 過載保護 | 150% F.S |
| 材質 | 鋁合金（外殼），合金鋼（轉軸） |
| 保護等級 | IP40 |
| 環境特性 | |
| 操作溫度 | -25 to 80°C |
| 補償溫度 | 5 to 50°C |
| 零點溫漂 | ±0.02% of RO/°C |
| 標定 | |
| 標定電壓 | 12 VDC |
| 標定（標準） | 符合性證書 |
| 標定（選購） | 10點正反轉 |
| 分流校準 | A&K針短接，供電11-26 VDC，輸出5 VDC |
| 編碼器 | |
| 編碼器輸出 | TTL電平 |
| 每轉脈沖 | 2 × 360 |
| 編碼器激勵電壓 | 5 VDC, 40 mA max |
| A相 | 脈沖前沿 |
| B相 | 脈沖后沿 (90°) |
| 產品型號 | |||||||
| 圖片 | 訂貨編號 | 版本 | 描述 | 價格 | 數量 | 規格書 | 加入購物車 |
|---|---|---|---|---|---|---|---|
|
FSH02024 | 12 Nm | TRD605，12 Nm量程，非接觸式動態扭矩傳感器，四方頭驅動，帶編碼器輸出，1/4"四方頭，12針Binder插座，09-0331-90-12 | 登錄可見 | |||
|
|
FSH02025 | 18 Nm | TRD605，18 Nm量程，非接觸式動態扭矩傳感器，四方頭驅動，帶編碼器輸出，1/4"四方頭，12針Binder插座，09-0331-90-12 | 登錄可見 | |||
|
|
FSH02026 | 50 Nm | TRD605，50 Nm量程，非接觸式動態扭矩傳感器，四方頭驅動，帶編碼器輸出，3/8"四方頭，12針Binder插座，09-0331-90-12 | 登錄可見 | |||
|
|
FSH02028 | 100 Nm | TRD605，100 Nm量程，非接觸式動態扭矩傳感器，四方頭驅動，帶編碼器輸出，1/2"四方頭，12針Binder插座，09-0331-90-12 | 登錄可見 | |||
|
|
FSH02030 | 160 Nm | TRD605，160 Nm量程，非接觸式動態扭矩傳感器，四方頭驅動，帶編碼器輸出，1/2"四方頭，12針Binder插座，09-0331-90-12 | 登錄可見 | |||
|
|
FSH02031 | 250 Nm | TRD605，250 Nm量程，非接觸式動態扭矩傳感器，四方頭驅動，帶編碼器輸出，3/4"四方頭，12針Binder插座，09-0331-90-12 | 登錄可見 | |||
|
|
FSH02033 | 500 Nm | TRD605，500 Nm量程，非接觸式動態扭矩傳感器，四方頭驅動，帶編碼器輸出，3/4"四方頭，12針Binder插座，09-0331-90-12 | 登錄可見 | |||
|
|
FSH02034 | 1000 Nm | TRD605，1000 Nm量程，非接觸式動態扭矩傳感器，四方頭驅動，帶編碼器輸出，1"四方頭，12針Binder插座，09-0331-90-12 | 登錄可見 | |||
