美國CTC AC136-1A/2C/3C/6C低頻型振動傳感器
專用于低頻振動檢測，500mV/g高靈敏度
價 格
備 注
價格包含13%增值稅，若想獲取更多優惠，請聯系我司
CTC AC136系列振動傳感器，低頻設計，500 mV/g靈敏度，量程±10 g，頻響0.2-3000Hz，316L不銹鋼外殼材質，2針MIL-C-5015軍標連接器或集成電纜
- 資料下載
- 規格書
- AC136.pdf
- 使用手冊
- User Manual.pdf
- 3D模型
- AC136_3D.zip
CTC AC136是一款低頻工業型的壓電IEPE型振動傳感器，其有著寬泛的頻響范圍，低頻低至0.2Hz，高頻高至3000Hz。500mV/g的高靈敏度，±10g量程，側端出線。
CTC AC136振動傳感器，設計用于低轉速的電機、主軸箱、軸承的振動測量，同時也可對設備高頻監測，有效減少故障的發生。
產品特征：
- 0.1Hz頻響下限
- 500 mV/g 高靈敏度
- 316L 堅固的不銹鋼外殼
規格參數：
| 性能 | |
| 類型 | IEPE/ICP |
| 靈敏度(±10%) | 500 mV/g |
| 頻率響應（±3dB） | 0.2-3000 Hz |
| 頻率響應（±10%） | 0.6-1500 Hz |
| 量程 | ±10 g |
| 電氣特性 | |
| 建立時間 | 5 Seconds |
| 電壓電源（IEPE） | 18-30 VDC |
| 恒流源 | 2-10 mA |
| 頻譜噪聲 @ 10 Hz | 1.7 μg/√Hz |
| 頻譜噪聲 @ 100 Hz | 0.2 μg/√Hz |
| 頻譜噪聲 @ 1000 Hz | 0.12 μg/√Hz |
| 輸出阻抗 | < 100 ohm |
| 偏置電壓 | 10-14 VDC |
| 殼體絕緣電阻 | > 10^8 ohm |
| 機械特性 | |
| 敏感元件 | PZT壓電陶瓷 |
| 敏感元件結構 | 剪切型 |
| 重量 | 156克 |
| 外殼材質 | 316L 不銹鋼 |
| 安裝孔 | 1/4-28 |
| 接頭（非集成電纜版本） | 2針MIL-C-5015 |
| 諧振頻率 | 14000 Hz |
| 安裝擰緊扭矩 | 2.7 - 6.8 Nm |
| 安裝螺釘 | 1/4-28或M6雙頭螺柱 |
| 校準證書 | CA10 |
| 環境特性 | |
| 使用溫度 | -50 to 121°C |
| 電磁干擾 | CE |
| 防護等級 | IP68 |
| 最大防水深度 | 60 m (集成電纜與鎧裝電纜版本) |
| 產品型號 | |||||||
| 圖片 | 訂貨編號 | 版本 | 描述 | 價格 | 數量 | 規格書 | 加入購物車 |
|---|---|---|---|---|---|---|---|
|

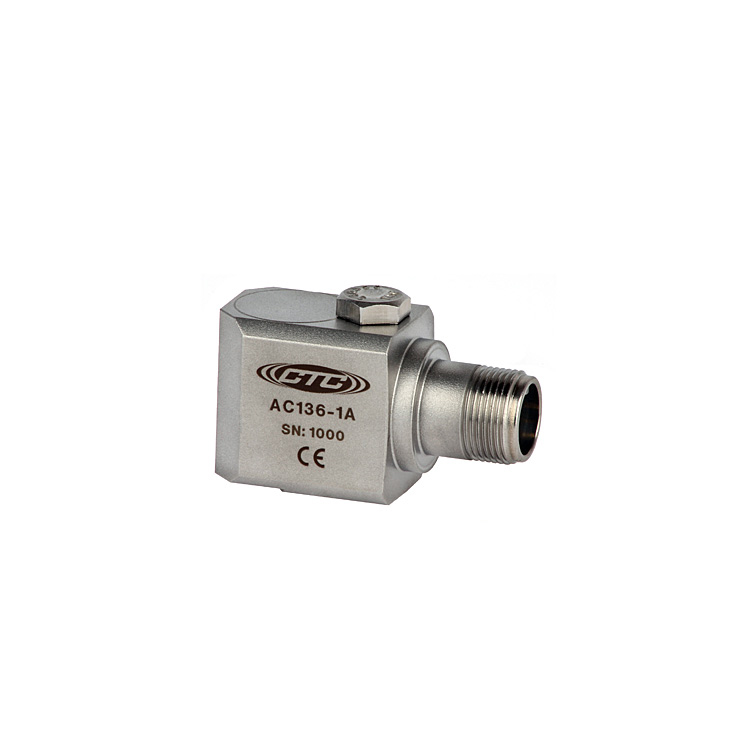

AC136-1A | AC136-1A不帶電纜 | 低頻振動傳感器，500 mV/g 靈敏度，側端出線 | 登錄可見 | |||
|
AC136-2C | AC136-2C集成電纜 | 低頻振動傳感器，500 mV/g 靈敏度，側端出線，集成電纜 | 登錄可見 | |||
|
AC136-3C | AC136-3C鎧裝電纜 | 低頻振動傳感器，500 mV/g 靈敏度，側端出線，集成鎧裝電纜 | 登錄可見 | |||
|
AC136-6C | AC136-6C超耐用鎧裝電纜 | 低頻振動傳感器，500 mV/g 靈敏度，側端出線，不銹鋼鎧裝電纜，黃色護套，4.8mm直徑 | 登錄可見 | |||
